Indicadores
• Describe las principales deformaciones de la corteza terrestre (pliegues y fallas).
• Diferencia fuerzas de compresión y distensión que actúan sobre los estratos de la corteza terrestre.
• Comprueba la relación que hay entre el esfuerzo y el tipo de deformación que se produce.
Introducción
Al aplicar a una roca una fuerza suficientemente elevada, esta se deforma. La deformación dependerá del tipo de fuerza aplicada y de la resistencia que oponga a la deformación:
1. Fuerzas de compresión. Dos fuerzas convergentes, de la misma dirección y sentido contrario, provocan una presión que, si el esfuerzo continúa acaba plegando los materiales y provocando una fractura.
2. Fuerzas de distensión. Dos fuerzas divergentes, de la misma dirección y sentido contrario, provocan una tensión que acaba fracturando los materiales.
En el laboratorio podemos reproducir, a pequeña escala, algunas de las estructuras que se forman como consecuencia de los esfuerzos a los que se ven sometidos los materiales de la corteza terrestre. Veremos la relación entre el esfuerzo y el tipo de deformación que se produce.
Materiales
Caja grande transparente de plástico o cristal
Láminas de madera de igual medida que el ancho de la caja
Tacos de madera
Arena seca
Harina
Hoja de tarea
Lápiz
Procedimiento

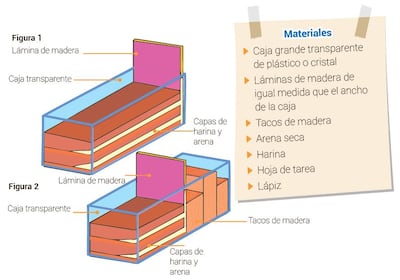

1. Construir un sistema para hacer pliegues, como indica la figura 1.
2. Introducir en un extremo de la caja la lámina de madera.
3. Colocar alternadamente en la caja capas de arena y harina de un grosor aproximado de 2 cm, hasta la mitad de su altura.
Fuerzas de compresión
4. Desplazar la lámina de madera en dirección horizontal ¼ de la longitud del recipiente.
5. Dibujar las estructuras obtenidas e indicar con flechas el sistema de fuerzas que ha actuado y señalar las partes de las estructuras.
6. Continuar desplazando la lámina de madera hasta ½ del recipiente. Dibujar las estructuras obtenidas y señalar sus partes.
Fuerzas de distensión
7. Observar la figura 2 y preparar un sistema similar.
8. Retirar los tacos de madera y la lámina de madera.
9. Dibujar la estructura que se observa, las partes de que consta y las fuerzas que han actuado.
10. Diferenciar las fuerzas de compresión de las de distensión.
11. Relacionar el esfuerzo con el tipo de deformación.
Observación
En vez de capas de harina y arena se pueden colocar y sujetar capas finas de esponjas sintéticas de colores diversos cortadas a medida de la base del recipiente.
